Verständnis von elastomeren Brückenlagern: Ein umfassender Leitfaden für moderne Infrastruktur

Moderne Autobahnbrücken und Viadukte sind kontinuierlichen mechanischen Belastungen und Umwelteinflüssen ausgesetzt. Verkehrsbelastungen, thermische Ausdehnung, Betonschrumpfung und seismische Erschütterungen üben komplexe Kräfte auf die Brückenoberstruktur aus. Ohne spezielle Isolationselemente verursachen diese dynamischen Kräfte strukturelle Risse, Ermüdung und katastrophale Fundamentversagen.

Ingenieure lösen diese Herausforderung, indem sie elastomerische Brückenlager an kritischen Stützpunkten installieren. Diese flexiblen Geräte verteilen die Lasten, absorbieren Bewegungen und schützen sowohl die Oberstruktur als auch die Unterstruktur.

Bei KINGWORK produzieren wir strukturelle Lagersysteme, die darauf ausgelegt sind, anspruchsvolle Infrastrukturanforderungen weltweit zu erfüllen. Wenn Ihr Bauprojekt zertifizierte, hochbeständige Brückenlagerkissen benötigt, kontaktieren Sie noch heute unser technisches Vertriebsteam, um ein Angebot oder eine projektspezifische technische Überprüfung anzufordern.

Funktionsprinzip: Wie elastomerische Brückenlager funktionieren

Brückenlager fungieren als elastische Puffer zwischen Brückenträgern und stützenden Pfeilern oder Widerlagern. Sie übertragen Lasten, während sie strukturelle Bewegungen in mehreren Richtungen aufnehmen.

1. Vertikale Lastübertragung

Die Hauptaufgabe eines elastomerischen Lagers besteht darin, die schwere Eigenlast der Fahrbahn und die Verkehrslast von vorbeifahrenden Fahrzeugen in die Unterstruktur zu übertragen. Die Gummimischungen unterstützen erhebliche Druckkräfte, ohne zu brechen oder zusammenzubrechen.

2. Aufnahme horizontaler Bewegungen

Temperaturschwankungen führen dazu, dass Brückenfahrbahnen sich im Sommer ausdehnen und im Winter zusammenziehen. Betonkriechen und Bremskräfte des Verkehrs induzieren ebenfalls horizontale Bewegungen. Elastomerische Brückenlager nehmen diese horizontalen Verschiebungen durch Schubverformung auf, wodurch die Elastomerschichten sich horizontal verformen können, ohne die strukturelle Stabilität zu verlieren.

3. Rotationsflexibilität

Wenn schwere Lkw einen Brückenbereich überqueren, biegen sich die Brückenträger nach unten und erzeugen kleine Rotationswinkel an den Trägerenden. Elastomerische Lager absorbieren diese Winkeländerungen durch ungleichmäßige Kompression über ihre Oberfläche, wodurch Randspannungs-Konzentrationen auf den Betonsäulen verhindert werden.

4. Vibrationsdämpfung und seismische Isolation

Elastomere weisen hohe viskoelastische Dämpfungseigenschaften auf. Wenn dynamische Verkehrsschocks oder seismische Erschütterungen die Struktur treffen, dissipiert das Lager Energie als niederwertige Wärme, wodurch die destruktiven Vibrationen, die in die Betonsäulen übertragen werden, reduziert werden.

Wichtige Typen von elastomerischen Brückenlagern

Ingenieure spezifizieren verschiedene Lagerkonfigurationen basierend auf Spannweiten, Lastprofilen und erwarteten strukturellen Bewegungen.

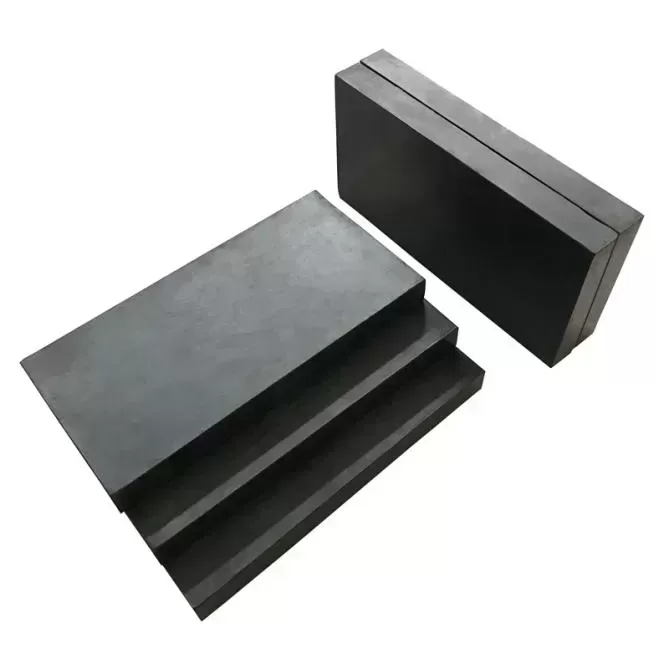

Einfache elastomerische Platten (PEP)

Einfache elastomerische Platten sind massive Gummiblöcke ohne interne Stahlplatten. Sie eignen sich für leichte Lasten und kurze Spannweiten, wie vorgefertigte Betonschalenbrücken, Durchlässe und Fußgängerwege.

• Einfacher Aufbau und wirtschaftliche Herstellung.
• Geeignet für moderate vertikale Lasten und geringe Rotationsanforderungen.
• Unter schweren Lasten wölben sich einfache Platten seitlich, was ihre gesamt vertikale Tragfähigkeit verringert.

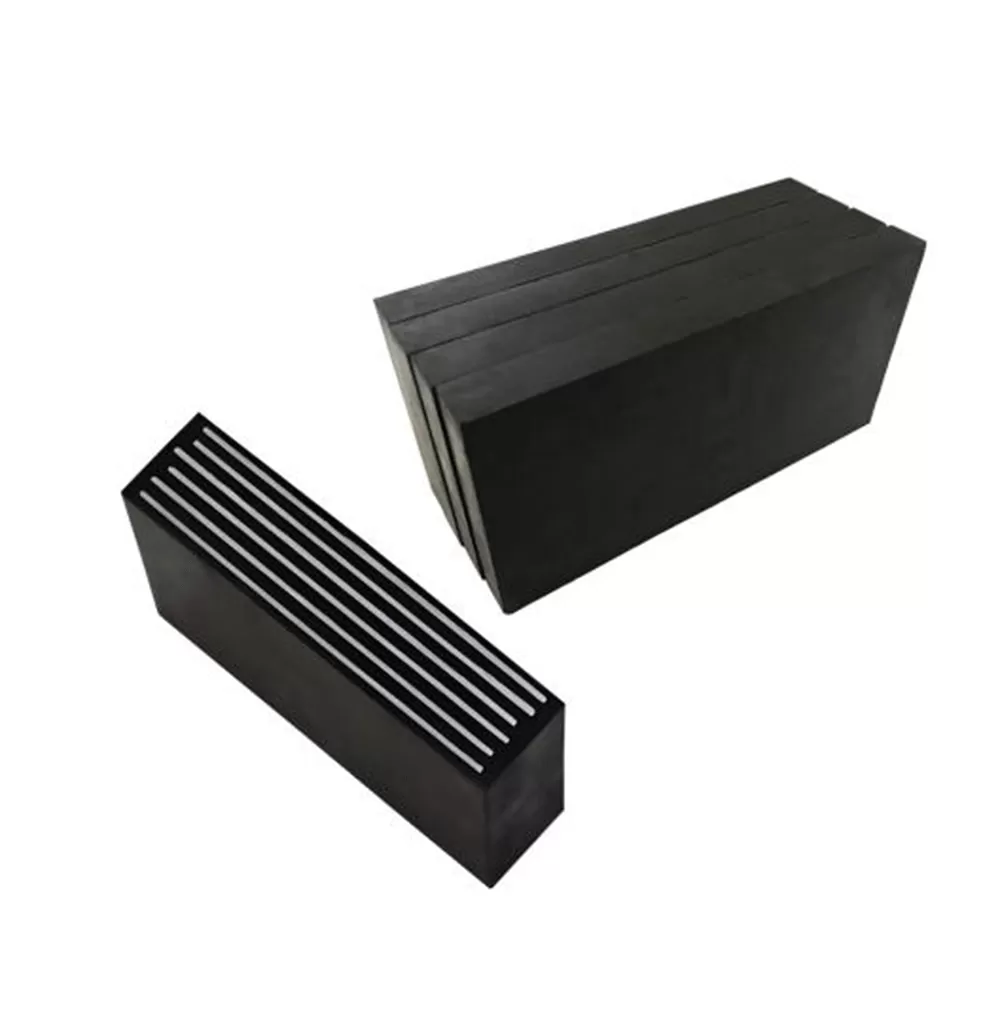

Laminierte elastomerische Brückenlager

Laminierte elastomerische Brückenlager—auch bekannt als stahlverstärkte elastomerische Lager—bestehen aus abwechselnden Schichten von Elastomer und dünnen Kohlenstoffstahlplatten, die durch Hochdruckvulkanisation verbunden sind.

• Interne Stahlplatten beschränken die seitliche Ausbeulung des Gummis unter hohen Drucklasten.
• Erhöht die vertikale Tragfähigkeit erheblich, ohne die horizontale Scherflexibilität des Pads zu verändern.
• Die Standardwahl für Straßen- und Eisenbahnbrücken mit mittleren bis langen Spannweiten.

PTFE-Oberfläche / Gleitende elastomerische Lager

Wenn Brücken große horizontale Bewegungen erfahren, die die standardmäßigen Gummischergrenzen überschreiten, fügen die Designer einen reibungsarmen Gleitmechanismus oben auf dem Lager hinzu. Dieses Design verbindet ein Polytetrafluorethylen (PTFE)-Blatt mit der Oberseite des Gummipads, das gegen eine spiegelpolierte Edelstahlplatte gleitet, die im Träger eingebettet ist.

• Ermöglicht große multidirektionale Längs- und Querverschiebungen.
• Beibehaltung eines sehr niedrigen Reibungskoeffizienten, oft unter 0,03.
• Wird häufig bei durchgehenden Trägerbrücken und Strukturen mit langen Ausdehnungsstrecken eingesetzt.

Bleigummilager (LRB)

Bleigummilager enthalten einen festen zylindrischen Bleistecker, der in das Zentrum eines laminierten elastomerischen Lagers gepresst wird. Unter seismischer Anregung bietet das umgebende Gummi eine elastische Rückstellkraft, während der Bleikern plastisch deformiert wird und die Erdbebenstoßenergie absorbiert.

• Hohe Energieabgabe-Kapazität für seismische Zonen.
• Bringt die Brücke nach seismischen Ereignissen in ihre ursprüngliche Position zurück.
• Bewährte Leistung für kritische Autobahnüberführungen und Nottransportwege.

Materialauswahl: Naturgummi vs. Neopren

Die Angabe des richtigen Elastomers bestimmt, wie lange das Lagerpad unter Feldbedingungen funktioniert. Die beiden am häufigsten verwendeten Materialien bei der Herstellung sind Naturgummi (NR) und Polychloropren (Neopren / CR).

Naturgummi (Polyisopren)

Naturgummi bietet hervorragende Elastizität bei niedrigen Temperaturen und überlegene Reißfestigkeit. Es behält die Flexibilität in subzero Umgebungen, was es ideal für nördliche und alpine Regionen macht, in denen die Temperaturen über längere Zeiträume weit unter den Gefrierpunkt fallen.

Neopren (Polychloropren)

Verstärkte Neoprenbrückenlager bieten überlegene Beständigkeit gegen Umwelteinflüsse, einschließlich:

• Atmosphärisches Ozon und ultraviolette (UV) Strahlung.
• Chemikalien, Fahrzeugkraftstoffe und Hydrauliköle.
• Salzwasserspray in maritimen und küstennahen Installationen.

Obwohl Neopren bei subzero Temperaturen etwas steifer wird als Naturgummi, macht seine Umweltbeständigkeit es zum bevorzugten Material für gemäßigte, küstennahe und industrielle Anwendungen.

Ingenieurd Design und internationale Standards

Brückeningenieure berechnen die Abmessungen elastomerischer Lager unter Berücksichtigung von strukturellen Lasten, thermischen Bewegungen und Bautoleranzen.

Der Formfaktor

Der Formfaktor ($S$) ist eine kritische Kennzahl im Design elastomerischer Lager. Er stellt das Verhältnis der belasteten Planfläche zur seitlichen Umfangsfläche dar, die frei zur Ausbeulung ist:

$S = \frac{\text{Belastete Fläche}}{\text{Kraftfreie Ausbeulfläche}}$

Ein höherer Formfaktor weist auf dünnere Elastomerschichten hin, was die seitliche Ausbeulung begrenzt und zu höherer Drucksteifigkeit führt.

AASHTO LRFD Brückendesign-Spezifikationen

In Nordamerika folgen Straßenbehörden den AASHTO elastomerischen Lagerdesign-Kriterien, die in Abschnitt 14 der AASHTO LRFD- Spezifikationen sowie in der AASHTO M 251-Materialspezifikation dargelegt sind.

• Methode A: Ein vereinfachter, konservativer Designansatz für Lagern mit niedrigeren vertikalen Spannungsniveaus.
• Methode B: Ein detailliertes Berechnungsverfahren, das höhere vertikale Spannungszulassungen auf der Grundlage präziser Dehnungsbewertungen und Schubverformungen ermöglicht.

Europäische Norm EN 1337-3

Europäische und viele internationale Infrastrukturprojekte halten sich an EN 1337-3 (Strukturlager - Elastomerlager). Dieser Normentwurf beschreibt strenge Anforderungen an die Prüfung des Schubmoduls, Kontrollen der Kaltkristallisation und die Haftung zwischen Gummischichten und Stahlplatten.

Bei KINGWORK produzieren wir elastomere Brückenlager in strikter Übereinstimmung mit AASHTO M 251, EN 1337-3 und kundenspezifischen Projektspezifikationen. Unser Betrieb unterzieht rohe Elastomere und fertige lamellierte Platten Druckprüfungen, Schubsteifigkeitsprüfungen und Haftungsüberprüfungen, bevor sie versendet werden.

Installationsbest Practices und Fehleranalyse

Eine ordnungsgemäße Installation stellt sicher, dass elastomere Lager ihre volle Entwurfslebensdauer erreichen. Falsche Installationspraktiken sind nach wie vor die häufigste Ursache für vorzeitige Lagerdegradation.

Installationsbest Practices

• Oberflächenvorbereitung: Betonsitzflächen für Lager müssen glatt, eben und sauber sein. Oberflächenunregelmäßigkeiten erzeugen lokale Druckspitzen, die innere Elastomere reißen können.
• Ausrichtung: Lagern parallel zur erwarteten thermischen Ausdehnungsachse der Brücke ausrichten. Fehlstellungen führen zu unerwünschten torsionalen und transversalen Spannungen.
• Direkter Kontakt: Vermeiden Sie es, lose Mörtel oder nicht genehmigte elastomere Platten unter dem Lagerpad zu platzieren. Verwenden Sie nicht schrumpfenden, hochfesten Epoxidharzmörtel beim Nivellieren von Sockeln.

Häufige Fehlermodi

• Starke Randwölbung und Rissbildung: Tritt auf, wenn die Drucklasten die Entwurfslimits überschreiten oder wenn der Formfaktor falsch berechnet wurde.
• Interne Delaminierung: Trennung zwischen den internen Stahl-Laminaten und Gummischichten, typischerweise verursacht durch minderwertige Vulkanisation oder Feuchtigkeit, die in unversiegelte Kanten eindringt.
• Übermäßige Schubverformung: Wenn die horizontale Verschiebung das Lager über die zulässige Schubverzerrungsgrenze von 50 % hinausdrängt, oft verursacht durch ein blockiertes Brücken-Dehnungsfugen.
• Wandern oder Herauslaufen: Lager verschieben sich aus ihrer Position aufgrund unzureichender minimaler Drucklasten in Kombination mit dynamischen Lebenslastvibrationen.

Inspektion, Anheben und Austausch

Überprüfen Sie die Brückenlagerpads während regelmäßiger Wartungszyklen auf Risse, Ozonprüfungen und übermäßige Schubneigung. Wenn ein Lager das Ende seiner Lebensdauer erreicht, verwenden Wartungsteams synchronisierte hydraulische Böcke, die unter der Brückenüberbau platziert werden, um die Träger um einige Millimeter anzuheben, was einen sicheren Austausch elastomere Lager ermöglicht, ohne die umliegenden Verkehrsnetze zu stören.

Häufig gestellte Fragen

Q1: Was ist die typische Entwurfslebensdauer von elastomeren Brückenlagern?

A1: Wenn sie nach Standards wie AASHTO M 251 oder EN 1337-3 hergestellt und korrekt installiert werden, erreichen hochwertige elastomere Brückenlager typischerweise eine Lebensdauer von 30 bis 50 Jahren. Routinemäßige Inspektionen helfen, Abnutzung zu erkennen, bevor sie benachbarte Strukturelemente beeinträchtigt.

Q2: Wie kann ein Ingenieur feststellen, wann ein elastomerischer Lagerpad sofort ersetzt werden muss?

A2: Ein sofortiger Austausch ist notwendig, wenn Inspektionen interne Stahlplatten aufdecken, die durch äußere Gummischichten schneiden, Gummi-zu-Stahl Delamination, dauerhafte Scherbeanspruchung über 50% oder einen vollständigen Verlust des Elastomer-Kontakts entlang einer Kante aufgrund von Trägerneigung zeigen.

Q3: Was ist der Hauptunterschied zwischen elastomerischen Lagern und Topflagern?

A3: Elastomerische Lager ermöglichen Bewegung durch interne Gummi-Scherung und Biegung. Topflager beschränken eine elastomerische Scheibe innerhalb eines bearbeiteten Stahlzylinders (Topf) und wirken wie ein hydraulisches Fluidpad, um deutlich höhere vertikale Lasten zu unterstützen, während sie auf einen externen PTFE-Gleiter für die horizontale Verschiebung angewiesen sind.

Q4: Wie beeinflussen Temperaturen unter dem Gefrierpunkt verstärkte Neopren-Brückenlager?

A4: Längere Exposition gegenüber Temperaturen unter dem Gefrierpunkt kann thermische Versteifung und Kälte-Kristallisation in Standard-Neopren-Verbindungen verursachen, was die Scherfestigkeit erhöht und höhere Kräfte auf die Brückenpfeiler überträgt. Für Regionen mit anhaltend kalten Wintern geben Ingenieure in der Regel Naturkautschuk oder Neopren mit niedriger Temperaturklasse an.

Q5: Können elastomerische Brückenlager vertikale Hebekräfte aufnehmen?

A5: Standard-elastomerische Brückenlager tragen nur Drucklasten und können Hebekräfte nicht widerstehen. Für Brückenöffnungen, die aerodynamischen Sog, Kippmomente oder seismische Hebung ausgesetzt sind, müssen Ingenieure festgezurrte elastomerische Lageranordnungen mit internen Ankerbolzen und Halterungen spezifizieren.

Die Auswahl, das Design und die Installation der richtigen elastomerischen Brückenlager sichern die langfristige strukturelle Integrität in Straßen-, Eisenbahn- und kommunalen Netzwerken. Diese widerstandsfähigen Komponenten isolieren thermische, dynamische und seismische Kräfte und verhindern kostspielige strukturelle Reparaturen sowie vorzeitige Verschlechterung der Brückenplatte.

KINGWORK stellt zuverlässige Brückenlagersysteme für Brückenbauer und Ingenieurbüros weltweit her. Egal, ob Sie Standard- einfachen Pads, Stahl-laminierte elastomerische Lager oder PTFE-Gleitlager benötigen, unser Ingenieurteam steht Ihnen zur Verfügung. Kontaktieren Sie KINGWORK noch heute, um Ihre Projektpläne zu überprüfen, Materialdatenblätter anzufordern und ein wettbewerbsfähiges Fertigungsangebot zu erhalten.
