Neoprenlagertechnik-Leitfaden: Mechanik, Designstandards und Spezifikationen

Moderne Brückenbauingenieurwesen erfordert die kontrollierte Dissipation von kinetischer Energie, thermischen Ausdehnungszyklen und rotatorischen Verformungen, die durch lebendige Fahrzeugbelastungen induziert werden. Brückenüberbauten deformieren kontinuierlich unter dem Einfluss von Umwelthermogradienten, Bremskräften, Betonschrumpfung und seismischen Erregungen. Unter den primären mechanischen Geräten, die für den thermischen und dynamischen Lasttransfer verwendet werden, dient das Neoprenlager als eine wesentliche kinematische Schnittstelle zwischen dem Brückenüberbau und der Unterkonstruktion, die multidirektionale Verschiebungen ermöglicht und gleichzeitig die vertikale Eigenlaststabilität aufrechterhält.

Die betriebliche Langlebigkeit einer Brücke hängt stark von der Leistung ihrer Isolations- und Lastübertragungseinheiten ab. Wenn Elastomerverbindungen übermäßigen dynamischen Scherkräften oder extremen Witterungseinflüssen ohne angemessene Mischungsdesign ausgesetzt sind, kommt es zu einer vorzeitigen Verschlechterung der Unterkonstruktion. Das Verständnis der physikalischen Chemie von Elastomeren, des kinematischen Verhaltens von verstärkten elastomerischen Einheiten und globalen Prüfstandards ist grundlegend für Bauingenieure und Infrastruktur-Asset-Manager, die elastomerische Systeme spezifizieren.

Materialwissenschaft: Polychloropren-Chemie und Mischmechanik

Polychloropren—das synthetische Gummipolymer, das durch die Emulsionspolymerisation von 2-Chlorbutadien synthetisiert wird—zeigt chemische Eigenschaften, die überlegen sind im Vergleich zu natürlichem Polyisopren in Bezug auf Umwelteinflussbeständigkeit. Das in das Polymergerüst integrierte Chloratom senkt die Elektronendichte der Doppelbindung und schafft Widerstandsfähigkeit gegen atmosphärischen Ozonangriff, chemische Oxidation, dynamische Flexermüdung und petroleum-basierte Zersetzung.

Rohpolychloropren benötigt eine Vulkanisationsmischung, um strukturelle Steifigkeit zu erreichen. Die Mischmatrix besteht aus:

• Elastomerbasis: 100% jungfräuliches Chloroprenpolymer, speziell klassifiziert als kristallisationsbeständig (z.B. Neopren WRT oder äquivalente Qualitäten), um eine Versteifung bei kalten Temperaturen in unter-null-Umgebungen zu verhindern.

• Verstärkende Füllstoffe: Semi-verstärkende Rußgrade (wie N550 oder N774), gleichmäßig verteilt, um die Zugfestigkeit, dynamische Reißfestigkeit und Shore A Härte zu regulieren, ohne interne hysteretische Wärmeentwicklung zu induzieren.

• Metalloxid-Vulkanisationsmittel: Ein nicht-schwefelhaltiges Härtungssystem auf Basis von Zinkoxid ($ZnO$) und Magnesiumoxid ($MgO$), das als Chlorakzeptoren und Vulkanisationsaktivatoren wirkt und thermisch stabile Kohlenstoff-Kohlenstoff-Quervernetzungen etabliert.

• Antioxidantien und Antiozonantien: Mikrokristalline Wachse und substituierte p-Phenylendiamine, die langsam an die Komponentenoberfläche blühen und eine undurchlässige chemische Barriere gegen atmosphärisches Ozon schaffen.

Die von Herstellern wie KINGWORK formulierten Bauingenieurspezifikationen priorisieren die Beständigkeit gegen Niedrigtemperaturkristallisation durch Vulkanisationsoptimierung. Wenn die Kristallisationskinetik des Polymers falsch berechnet wird, tritt der Glasübergang vorzeitig bei Temperaturen zwischen -10°C und -25°C auf, was zu plötzlichem Modulusanstieg, Verlust der rotatorischen Flexibilität und übermäßigen horizontalen Scherkräften führt, die direkt auf die Brückenunterkonstruktionsträger übertragen werden.

Strukturelle Mechanik: Formfaktor, vertikale Steifigkeit und Scherdeformation

Die mechanische Leistung eines Elastomerpads unter Druckbelastung wird durch die kinematischen Einschränkungen bestimmt, die auf seine seitliche Ausbuchtung auferlegt werden. Unverstärkte Elastomere besitzen einen minimalen Druckmodul aufgrund ihrer geringen Volumenkonpressibilität in Verbindung mit ungehinderter seitlicher Ausbuchtung. Die Integration von Stahlverstärkungselementen schafft ein Verbundstrukturgerät, bei dem die laterale Dehnung mechanisch durch chemische Vulkanisationsbindung eingeschränkt wird.

Die mathematische Bewertung der Druckkapazität beginnt mit dem geometrischen Formfaktor ($S$), definiert als die Planlastfläche geteilt durch die Umfangsfläche, die frei ausbuchen kann:

Für ein rechteckiges Pad mit Länge $L$, Breite $W$ und individueller Dicke der elastomerischen Schicht $t_i$:

S = (L × W) / [2 × (L + W) × t_i]

Für ein kreisförmiges Lager mit Durchmesser $D$ und individueller Dicke der Elastomerschicht $t_i$:

S = D / (4 × t_i)

Mit zunehmendem Formfaktor eskaliert der scheinbare Druckelastizitätsmodul ($E_c$) nicht-linear. Die theoretische Beziehung wird durch den Schermodul ($G$) und den Volumenmodul ($E_b$) bestimmt:

E_c = 3G(1 + 2kS²)

Dabei ist $k$ ein empirischer Mischfaktor, der zwischen 0,55 und 0,75 basierend auf der Durometer-Härte variiert. Unter dieser mechanischen Beziehung hängt die Leistungsgrenze eines elastomerischen Neoprenlagers direkt von seiner physikalischen Geometrie und den Randbedingungen ab.

Scher-Modul und translatorische Kinematik

Die translatorische Verschiebung in der Brückenoberstruktur wird vollständig durch einfache Scherdehnung der Elastomerschichten aufgenommen. Die horizontale Schersteifigkeit ($K_h$) der Baugruppe wird unter Verwendung der gesamten effektiven Elastomerdicke ($T_e$), ohne interne Stahlplatten, berechnet:

K_h = (G × A) / T_e

Dabei steht $A$ für die effektive planare verklebte Fläche. Die Standards im Bauingenieurwesen beschränken in der Regel die maximale betriebliche Scherdehnung ($\gamma_s$) unter Bedingungen des Grenzzustands im Dienst auf $\gamma_s \le 0.50$ (50%), wobei:

\gamma_s = \Delta_s / T_e

Die Begrenzung der Scherdehnung auf diese Leistungsgrenze verhindert lokale Delamination an der Elastomer-Stahl-Schnittstelle, beseitigt die Instabilität bei der Streckgrenze und verhindert langfristige hysteretische interne Ermüdung.

Drehmomentkapazität und Exzentrizitätsmanagement

Die Durchbiegungen unter Last und die Krümmungsvariationen der Träger induzieren Drehwinkel ($\theta$) über die Querrichtungen und Längsachsen des Lagers. Die Drehung erfolgt durch differentielle Druckdehnung über die gegenüberliegenden Kanten des Elastomers. Die gesamte Drehmomentkapazität hängt davon ab, dass die minimale Druckdehnung, die an der unbelasteten Kante berechnet wird, positiv bleibt, um ein Zugabheben zu verhindern, das physische Verschiebungen, Kantenverlagerungen oder lokale Spannungsanreicherungen, die die Entwurfsgrenzen überschreiten, auslösen könnte.

Unverstärkte vs. Stahlverstärkte Strukturkonfigurationen

Die ordnungsgemäße Identifizierung der Randbedingungen einer Brücke erfordert die Unterscheidung zwischen einem unverstärkten elastomerischen Pad und einem intern verstärkten Neoprenlager, was für das strukturelle Design grundlegend ist.

Unverstärkte Elastomerpads (PEP)

Unverstärkte Pads bestehen aus unverstärkten vulkanisierten Chloroprenplatten, die auf die angegebenen Planmaße zugeschnitten sind. Gekennzeichnet durch niedrige Formfaktoren (typischerweise $S < 5$) zeigen diese Komponenten signifikante seitliche Ausbuchtung unter nominaler vertikaler Belastung. Ihre strukturelle Anwendung ist auf kurzspannige Fertigbetonplatten, Durchlässe, Lastpfade von Gebäuden und Brückenansatzspannweiten beschränkt, bei denen die vertikalen Lasten niedrig sind (typischerweise unter 5 MPa) und die Rotationsanforderungen minimal sind.

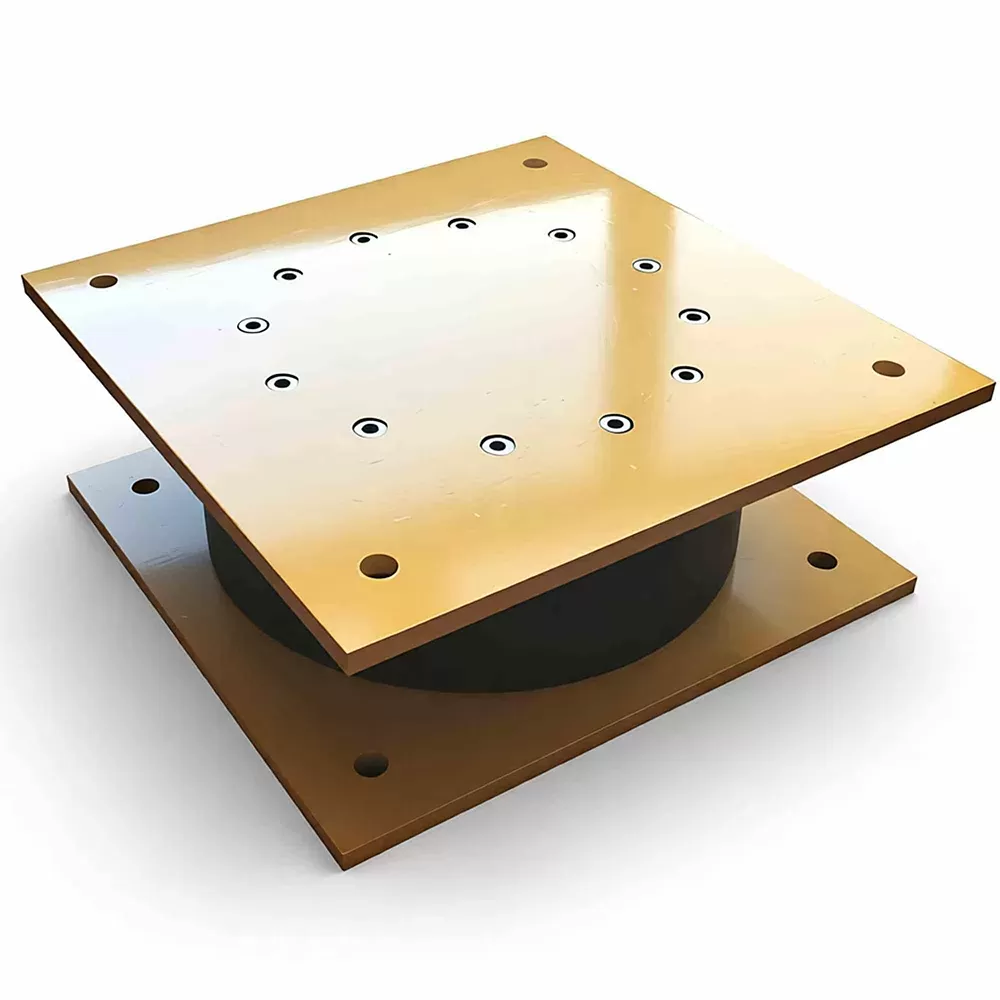

Stahlverstärkte Elastomerlager

Stahlverstärkte Einheiten sind verbundene lamellierte Komponenten, die aus abwechselnden Schichten von vulkanisiertem Chloroprenelastomer und hochfesten Karbonstahl-Unterlegscheiben bestehen (typischerweise ASTM A1011 oder EN 10025 S275/S355 Baustahlplatten). Die inneren Stahlplatten, die in der Regel zwischen 2 mm und 5 mm dick sind, abhängig von den Anforderungen an den Formfaktor, werden mit chemischen Bindemitteln (silane- oder phenolbasierte Grundierungen) behandelt und unter hohem Druck und Temperatur vulkanisiert.

Die Stahlunterlegscheiben verhindern seitliches Wölben der inneren Chloropren-Schichten, wodurch das Verbundsystem in der Lage ist, Betriebsdruckspannungen von über 12 MPa bis 15 MPa zu tragen, während es eine geringe Schersteifigkeit in der horizontalen Ebene bewahrt. Externe obere und untere Elastomerschichten schützen die inneren Stahlplatten vor Feuchtigkeitsdurchdringung und chemischer Einwirkung aus der Atmosphäre.

Internationale Entwurfsstandards und Qualitätsüberprüfung

Brückenentwürfe müssen den etablierten internationalen Kodifizierungssystemen entsprechen, die unterschiedliche Methoden für die strukturelle Überprüfung, Prüftoleranzen und Sicherheitsfaktoren vorschreiben.

AASHTO LRFD Brückenentwurfsspezifikationen

Die American Association of State Highway and Transportation Officials (AASHTO) kategorisiert elastomerische Geräte in zwei verschiedene Entwurfsrahmen:

• Methode A: Ein vereinfachter, konservativer Entwurfsansatz, der für einfache oder stahlverstärkte Platten anwendbar ist. Er legt absolute obere Grenzen für die durchschnittliche Druckspannung fest (typischerweise 7,0 MPa für einfache Platten, 8,6 MPa für verstärkte Platten ohne Rotationsberechnung) und nutzt kombinierte Spannungsüberprüfungsgrenzen.

• Methode B: Ein verfeinerter, rechnerisch anspruchsvoller Entwurfsrahmen, der ausschließlich für stahlverstärkte Komponenten vorgesehen ist. Die Spezifikation eines Neoprenlagers unter AASHTO Methode B erfordert eine strenge Bewertung des Schermoduls und der Druckspannung, wodurch Druckspannungsniveaus von bis zu 12,0 MPa unter Betriebsbelastung erreicht werden können. Scherdeformationskomponenten— Druck ($\gamma_c$), Scherung ($\gamma_s$) und Rotation ($\gamma_r$)—werden gleichzeitig über Interaktionse expressionen bewertet:
  \gamma_{total} = \gamma_c + \gamma_s + \gamma_r \le 5.0

EN 1337-3 (Europäische Norm für Strukturlager)

Innerhalb des europäischen Strukturrahmens regelt EN 1337-3 lamellierte und einfache elastomerische Lager. Die Entwurfsprüfungen nutzen ein Format mit teilweisem Sicherheitsfaktor und bewerten die maximale Scherdeformation ($\epsilon_t$), die durch folgende Gleichung geregelt wird:

\epsilon_t = K_L(\epsilon_c + \epsilon_q + \epsilon_\alpha) \le \epsilon_{u,d}

Wobei $\epsilon_c$ die Druckdeformation, $\epsilon_q$ die Scherverformungsdeformation und $\epsilon_\alpha$ die Winkelrotationsdeformation ist. EN 1337-3 setzt auch strenge Prüfungen für physikalische Haltbarkeit durch, einschließlich der Kristallisation bei niedrigen Temperaturen bei -25°C für bis zu 14 Tage, langfristige Ozonbeständigkeit unter dynamischer Dehnung und Validierung des Schermoduls unter zyklischer Verschiebung.

Unabhängige Validierungsprotokolle von KINGWORK bestätigen, dass die vulkanisierte Bindungs-Schubfestigkeit die kohäsive Festigkeit der Gummimischung selbst übersteigt. Dies garantiert, dass interne Stahl-Elastomer-Delaminierung nicht vor dem endgültigen mechanischen Versagen der Polymermatrix auftritt.

Strukturelle Abbauarten, Pathologie und Minderung

Strukturelle Inspektionen identifizieren routinemäßig Gebrauchstörungen, die durch unsachgemäße Installation vor Ort, mangelhafte Mischungsformeln oder unterschätzte thermische Berechnungen verursacht werden. Die Behebung dieser Schwachstellen erfordert systematisches strukturelles Troubleshooting:

Oberflächenrissbildung vs. Tiefe Polymerrisse

Oberflächenmikrorisse entwickeln sich häufig als Ergebnis von Foto-Oxidation, wenn sie längerer ultravioletter Strahlung ausgesetzt sind. Diese Oberflächenzerstörung bleibt harmlos, wenn die Riss-Tiefen 2 mm bis 3 mm nicht überschreiten. Tiefe horizontale Rissausbreitung entlang der Kanten hingegen deutet auf intensive Ozonzerstörung oder übermäßige lokale Scherbeanspruchung unter unvorhergesehenen rotierenden Exzentrizitäten hin. Die Minderung dieses Problems erfordert von den Planern, strenge Mischungsrichtlinien mit hochwirksamen Paraphenylendiamin-Antiozonantien durchzusetzen.

Ungebundene Bewegung und dynamische Kriechverlagerung

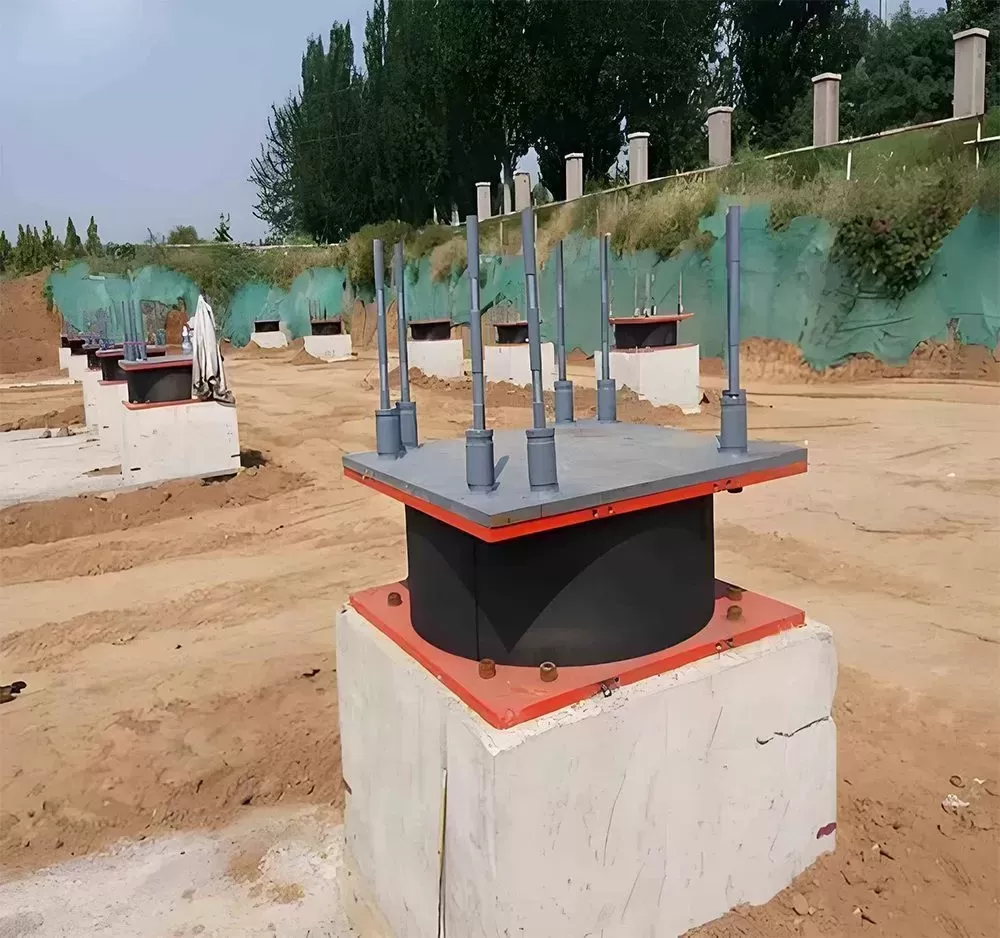

Lager, die auf geneigten Brückenpfeilern ohne Sohlenplatten-Nivellierung oder positive mechanische Verankerung installiert sind, können progressiv aus dem Brückenlager herauslaufen. Dieses Phänomen tritt auf, wenn zyklische thermische Ausdehnung, gepaart mit dynamischem Verkehrslast-Bounce, zu lokalisiertem Reibungsverlust während der Druckentlastungszyklen führt. Die strukturelle Abhilfe erfordert die Implementierung externer Halteplatten, versenkter Mauerwerksplatten oder vulkanisierter äußerer Stahlmontageplatten, die direkt an der Unterkonstruktion verschraubt sind.

Delaminierung und Kernwölbung

Unregelmäßige Wölbungen oder Stufenmuster-Perimeterverzerrungen weisen direkt auf die Ablösung von internen Stahl-Laminaten hin. Die Ursachen liegen in unzureichender Untergrundreinigung, unsachgemäßen Vulkanisations-Temperaturen des Klebers oder längerer Exposition von minderwertigen Klebstoffen gegenüber Feuchtigkeit. Laminierte Strukturkomponenten müssen vollständig versiegelt sein, mit homogenen Elastomer-Kantenabdeckungen (Minimum 4 mm bis 6 mm), um strukturelle Stahlunterlagen von atmosphärischen und hydrologischen Eindringungen zu isolieren.

Häufig gestellte Fragen

Was bestimmt die Lebensdauer eines elastomerischen Neoprenlagers in maritimen Brückeninstallationen?

Die Lebensdauer in maritimen Umgebungen wird durch die chemische Integrität der Chloroprenverbindung und die schützende Dicke der äußeren Elastomerschicht bestimmt. Chloropren widersteht von Natur aus Salznebel, Meeresfeuchtigkeit und mineralischer Zersetzung weit besser als Standard-Naturgummi. Wenn die Rezepturen der Verbindungen eine optimale Kohlenstoffschwarzdispersion und Antioxidantien enthalten, begleitet von einer Deckschicht, die 5 mm über allen inneren Stahl-Laminaten hinausgeht, erstreckt sich die Lebensdauer konstant über 40 bis 60 Jahre ohne aktive strukturelle Zersetzung.

Wie beeinflusst die Temperatur den Schermodul von Chloroprenlagern?

Elastomere zeigen visko-elastische Verhaltensweisen, die von der Umgebungstemperatur abhängen. Wenn die Betriebstemperaturen unter 0 °C fallen, zeigt Chloropren körperliche Versteifung, was zu einem moderaten Anstieg der Schermodulwerte ($G$) führt. Unter -20 °C kann unkontrolliertes Chloropren kristallisieren, wobei sich die Polymerketten in semi-kristalline Konfigurationen selbst ausrichten und die horizontale Steifigkeit um bis zu 300 % bis 400 % erhöhen. Die Verwendung von WRT kristallisationsbeständigen Polymeren minimiert die Modulverschiebung und schützt Pfähle vor übermäßigem Schertransfer bei kaltem Wetter.

Warum sind Stahlkeile im Elastomer vulkanisiert und nicht lose gestapelt?

Das lose Stapeln von abwechselnden Stahlplatten und Gummiblättern führt nicht zur notwendigen internen gebundenen seitlichen Einschränkung, um seitliches Wölben zu kontrollieren. Die wahre strukturelle Kapazität entwickelt sich durch thermisch-druck vulkanisierte Bindungen unter Verwendung reaktiver chemischer Primer. Dies schafft chemische Vernetzungen an der molekularen Grenze zwischen der Gummiverbindung und der metallischen Oxidschicht der sandgestrahlten Stahlplatten, wodurch hohe Formfaktor-Mechanik und erhöhte Drucksteifigkeit etabliert werden.

Was ist der technische Unterschied zwischen 50, 60 und 70 Durometer-Härte in strukturellen elastomerischen Pads?

Die Shore A Durometer-Härte korreliert direkt mit dem Schermodul ($G$) und der vertikalen Tragfähigkeit des Pads. Ein 50-Durometer-Pad zeigt ein Schermodul von etwa 0,65 bis 0,75 MPa und bietet überlegene horizontale Flexibilität und geringen Rotationswiderstand für leichte bis mittlere Brücken. Ein 60-Durometer-Elastomer hat ein nominales $G$ von etwa 0,90 bis 1,10 MPa, was den globalen Standard für Autobahnbrücken darstellt. Ein 70-Durometer-Material erreicht eine höhere Drucklastaufnahme, aber sein höheres Schermodul ($G > 1,30$ MPa) erfordert ein erweitertes elastomerisches Volumen, um horizontale Bewegungen der Überbauten zu berücksichtigen.

Können elastomerische Lager longitudinale Ausdehnung in langspannten durchgehenden Brücken aufnehmen?

Standard elastomerische Laminatlager können horizontalen Verschiebungen von bis zu 50 mm bis 70 mm effizient absorbieren, indem sie die gesamt elastomerische Höhe erhöhen. Jenseits dieses Verschiebungsbereichs verursachen übermäßige Lagerhöhen geometrische Instabilität, Druckrolltendenzen und Bauvorschriften. Für durchgehende langspannten Überbauten, die horizontale Bewegungen über 100 mm erfordern, kombinieren Brückenlager einen stahl-laminierten elastomerischen Kern mit einer polierten Edelstahloberplatte und einer reinen Polytetrafluorethylen (PTFE) Gleitfläche.

Technische Spezifikation und Unterstützung bei der Projektbeschaffung

Die Auswahl der richtigen elastomerischen Isolation und tragenden Baugruppe erfordert eine detaillierte Überprüfung der geotechnischen Fundamentparameter, der Rotationsverhalten der Überbauten, der Verteilungen der toten und lebenden Reaktionen sowie der seismischen Leistungsgrenzen. Standardkatalogteile erfüllen selten die geometrischen Konfigurationen und variablen Scher-Modulgrenzen, die von modernen gebogenen, schrägen oder durchgehenden Brückenanordnungen gefordert werden.

Das Ingenieurteam von KINGWORK bewertet die Anforderungen an Randbedingungen, prüft die Projektspezifikationen und verifiziert die vollständige Übereinstimmung mit AASHTO M251, EN 1337-3 oder benutzerdefinierten nationalen Infrastrukturdesignvorschriften. Die direkte Zusammenarbeit mit unserer Ingenieureabteilung während der Phase der Vorentwurfs- und Angebotsvorbereitung optimiert die Entwicklung maßgeschneiderter Finite-Elemente- Lageranalysen, Werkstattzeichnungen, Berichte über nichtlineare Elastomerprüfungen und Qualitätsdokumentationen.

Um detaillierte mechanische Parameter für Ihr strukturelles Layout festzulegen, diskutieren Sie die Mischkriterien oder reichen Sie formelle Anfragen für Angebote ein, indem Sie Ihre Entwurfspläne und technischen Zeichnungen direkt an unsere technische Vertriebsabteilung zur umfassenden Überprüfung und Projektkalkulation übermitteln.
