4 façons dont les roulements laminés élastomères améliorent l'isolation sismique dans les ponts modernes

La conception sismique rigide laisse souvent les ponts modernes vulnérables aux dommages structurels. Lorsque des mouvements de sol forts se produisent, des forces massives se transfèrent directement dans les piles et les culées. Cela crée des fissures de cisaillement, entraîne le renforcement structurel et peut forcer des arrêts de transit complets. Les réparations post-sismiques drainent les budgets municipaux et perturbent les chaînes d'approvisionnement régionales.

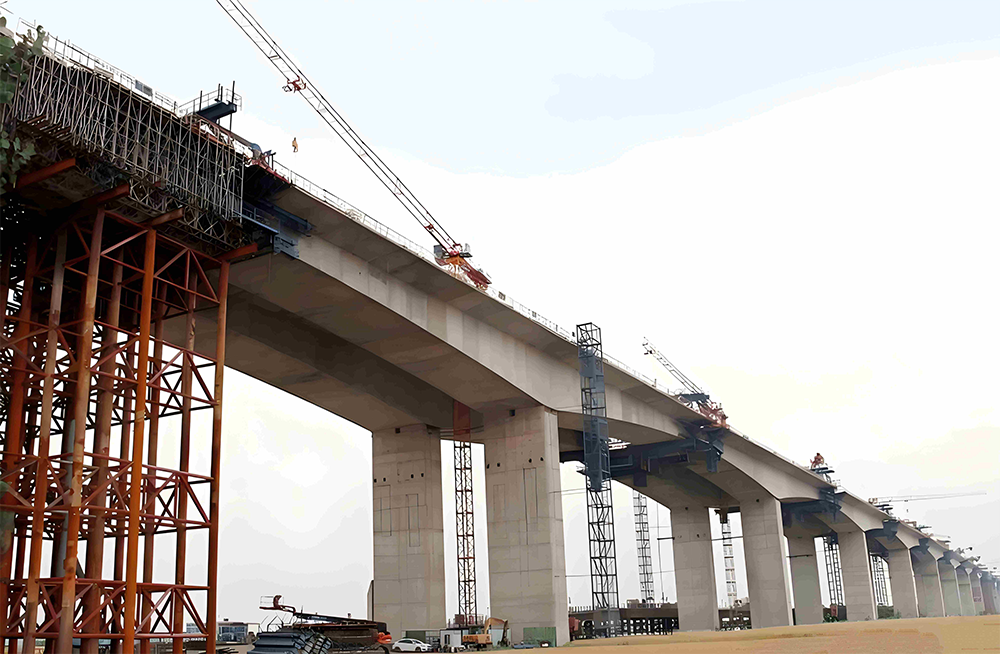

Aujourd'hui, la conception d'isolation sismique des ponts a évolué vers des interfaces flexibles et dissipatrices d'énergie. L'ingénierie moderne des ponts s'appuie sur l'isolation de base pour découpler la masse de la superstructure des accélérations sismiques du sol. Au centre de ce mouvement se trouvent les paliers laminés en élastomère, une norme établie pour absorber les chocs latéraux tout en supportant de lourdes charges gravitationnelles.

Les normes mondiales telles que AASHTO M251, EN 1337-3 et ISO 22762 régissent les critères mécaniques de ces composants. Les fabricants d'ingénierie comme KINGWORK produisent ces isolateurs structurels pour répondre à ces codes sismiques rigoureux. Ci-dessous, nous examinons quatre manières spécifiques dont les paliers laminés en élastomère améliorent la résilience structurelle et offrent des retours tangibles pour les entrepreneurs EPC et les gestionnaires d'actifs.

1. Découplage du mouvement de la superstructure pour réduire le cisaillement de base

Les tremblements de terre introduisent de sévères vibrations du sol sur de courtes périodes naturelles destructrices, généralement entre 0,1 et 0,8 secondes. Lorsque la sous-structure d'un pont correspond à ces périodes, la résonance amplifie les forces latérales. Le cisaillement de base qui en résulte déchire les colonnes en béton et déstabilise les pieux de fondation profonds.

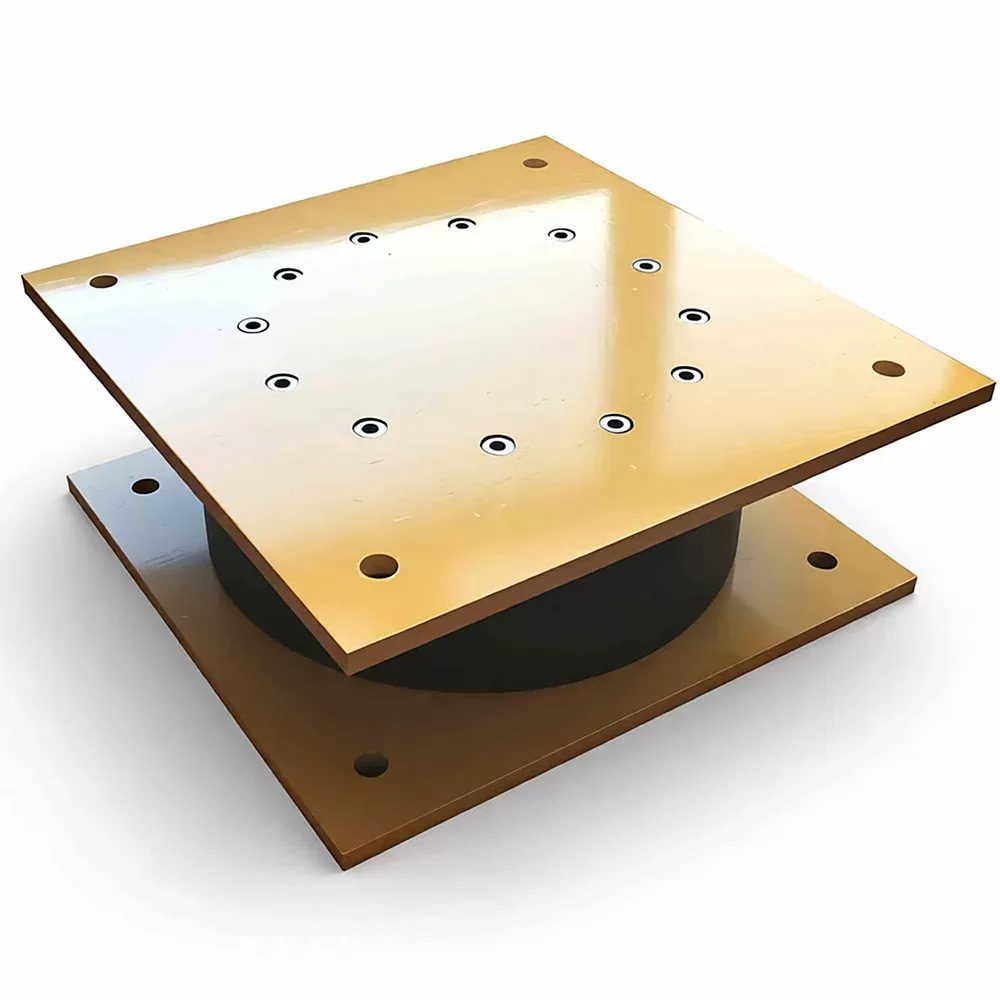

Les paliers laminés en élastomère modifient cette interaction grâce à une flexibilité horizontale. En introduisant une couche élastomère entre le tablier du pont et la tête de pile, le palier augmente la période de vibration fondamentale du système global. En prolongeant la période naturelle du pont au-delà de 1,5 ou 2,0 secondes, cela le déplace des zones d'accélération spectrale maximale.

Ce décalage de période filtre l'énergie sismique à haute fréquence. Le tablier suit les vagues de déplacement en douceur plutôt que de se heurter violemment à sa fondation. En conséquence, la structure du pont subit une réduction dramatique du cisaillement de base lors de forts tremblements de terre.

Ce changement mécanique crée des avantages mesurables en termes de coûts pour les gestionnaires d'approvisionnement et les ingénieurs de conception :

• Sections transversales de pile réduites : Des forces latérales plus petites signifient que les ingénieurs peuvent concevoir des piles en béton plus fines, réduisant ainsi les coûts des matières premières.

• Armature de fondation plus légère : Les fondations et les pieux forés nécessitent moins d'acier de renforcement pour résister aux moments de flexion.

• Réduction de la masse de la sous-structure : Des sous-structures plus légères génèrent des forces d'inertie de poids propre plus faibles, produisant un effet d'économies cumulatives dans toute la sous-structure.

2. Exploitation de la synergie caoutchouc-acier : rigidité verticale contre flexibilité latérale

Un défi de conception principal dans la conception d'isolation sismique des ponts consiste à équilibrer les charges de service quotidiennes avec les déplacements sismiques soudains. Un simple coussin en caoutchouc se déformerait latéralement sous le poids mort des poutres en béton et du trafic vivant, entraînant des bords en caoutchouc fendus et un affaissement du tablier. À l'inverse, un rocker métallique rigide ne peut pas fournir la flexibilité latérale nécessaire lors d'un tremblement de terre.

Les coussinets en élastomère avec renforcement en acier résolvent ce compromis en utilisant le comportement des matériaux composites. Des couches alternées d'élastomère vulcanisé et de cales en acier à haute résistance créent un composant anisotrope. Les plaques en acier collées contraignent mécaniquement l'élastomère pour éviter qu'il ne gonfle latéralement sous compression.

Cette contrainte interne génère une rigidité verticale massive. Le coussinet supporte des charges mortes provenant de poutres à grande portée et d'un trafic de camions lourds et continus avec une déflexion compressive négligeable. Le coussinet maintient le profil du tablier du pont et protège les joints de dilatation des désalignements structurels pendant le service standard.

Simultanément, les cales en acier ne résistent pas à la déformation de cisaillement horizontal. Les couches de caoutchouc peuvent se déformer en cisaillement à travers des plans horizontaux. Sous excitation sismique, le coussinet subit un déplacement latéral contrôlé. Il se déforme en douceur pour absorber les mouvements du sol sans se plier ni perdre sa capacité de charge verticale.

Les ingénieurs quantifient cet équilibre en utilisant le facteur de forme. Des facteurs de forme élevés produisent la rigidité verticale requise pour les viaducs autoroutiers tout en préservant la réponse flexible au cisaillement, essentielle pour la survie sismique. Les principaux fabricants, y compris KINGWORK, utilisent des presses de vulcanisation automatisées pour garantir une forte résistance de liaison entre le caoutchouc et les cales internes, empêchant la délamination sous un cisaillement cyclique sévère.

3. Amortissement inhérent et capacités de recentrage supérieures

Isoler un pont n'est que la moitié de la bataille ; les systèmes structurels doivent également absorber l'énergie cinétique et se réaligner une fois que les secousses s'arrêtent. Sans amortissement, les tabliers isolés oscilleraient d'avant en arrière avec un déplacement excessif, menaçant de sauter de leurs assises ou d'endommager les culées adjacentes.

Les coussinets laminés en élastomère s'appuient sur les propriétés viscoélastiques des composés en caoutchouc. Lorsqu'ils sont déformés sous un cisaillement sismique cyclique, l'élastomère présente une large boucle d'hystérésis. Cette boucle représente la dissipation d'énergie physique : le coussinet convertit l'énergie cinétique sismique en chaleur inoffensive, réduisant la demande de déplacement global sur les joints de dilatation.

Au-delà de l'amortissement, ces coussinets possèdent une caractéristique d'ingénierie essentielle : une rigidité tangentielle positive et une force de rappel élastique. De nombreux systèmes de glissement mécaniques développent des décalages structurels permanents après des événements sismiques. Restaurer ces systèmes nécessite des vérins hydrauliques coûteux et des jours de fermetures de circulation.

En revanche, les coussinets laminés en élastomère fonctionnent comme des ressorts mécaniques. Les chaînes polymères réticulées internes stockent l'énergie de déformation élastique au fur et à mesure qu'elles se cisèlent. Une fois que les forces sismiques diminuent, cette énergie de déformation stockée tire le tablier du pont vers son alignement neutre d'origine.

Cette performance d'auto-centrage offre des avantages critiques après une catastrophe :

• Utilisabilité immédiate de la route : L'élimination du déplacement permanent du tablier permet aux véhicules d'urgence et de secours de traverser le pont directement après un événement.

• Décalage résiduel nul : Élimine le besoin de réaligner les coussinets, de reconstruire les sièges de joints ou d'ajuster les dalles d'approche.

• Stabilité à long terme : La matrice en caoutchouc résiste à la déformation plastique permanente, préservant la performance d'isolation au fil des répliques successives.

4. Durabilité environnementale et coût de cycle de vie optimisé (LCCA)

Pour les directeurs de projets EPC et les autorités de maintenance, le retour sur investissement à long terme est tout aussi important que la performance sismique initiale. Les coussinets mécaniques traditionnels, tels que les coussinets à pot ou les mécanismes à rouleaux, s'appuient sur des surfaces glissantes, de l'acier inoxydable poli et des feuilles de PTFE. Ces éléments sont vulnérables à la saleté, à l'eau salée, à l'humidité et à l'usure mécanique.

Au fil du temps, les paliers à glissement mécaniques peuvent se bloquer à cause de la rouille ou de l'accumulation de débris. Un palier gelé ne peut pas isoler un pont lors d'un événement sismique ; au lieu de cela, il agit comme une goupille rigide, transférant des charges de choc non atténuées dans les piles en dessous. L'entretien de routine nécessite des inspections continues, un nettoyage, une lubrification et des réparations de joints.

Les paliers laminés en élastomère fournissent une interface d'isolation fermée et à l'état solide. Ils ne contiennent pas de plaques glissantes, de charnières mécaniques ou de fluides internes à fuir. Formulés avec du polychloroprène vierge de haute qualité (néoprène) ou du caoutchouc naturel, la couche de couverture extérieure protège le renforcement en acier interne de l'humidité, de l'attaque saline, de l'ozone et des radiations ultraviolettes.

Considérez les avantages opérationnels comparatifs sur une durée de service de 50 ans :

• Conception sans entretien : Aucun lubrifiant interne ou interface glissante ne nécessite d'entretien ou de revernissage, ce qui réduit les heures d'inspection manuelle.

• Résistance environnementale : Les formulations de caoutchouc de haute qualité résistent aux sels de route, aux cycles de gel-dégel et aux ruissellements chimiques des tabliers de pont.

• Remplacement simplifié : Lorsque des projets de remplacement de joints d'expansion de pont et de paliers ont lieu après des décennies d'utilisation, les unités élastomériques peuvent être inspectées et remplacées avec un levage hydraulique à faible profil.

Du point de vue d'une analyse des coûts du cycle de vie (LCCA), un entretien réduit combiné à des économies sur les matériaux de sous-structure fait de ces paliers un choix économique pour l'atténuation sismique dans les projets d'infrastructure modernes.

Considérations d'ingénierie B2B : Approvisionnement et vérification technique

Obtenir une isolation sismique fiable dépend de la sélection du bon design de palier et de l'assurance de la qualité des matériaux. Les ingénieurs civils et les spécialistes des achats doivent confirmer que leurs produits répondent aux spécifications précises du projet.

Sélection du composé de caoutchouc : CR vs. NR

Les conditions du site du projet dictent la formulation de l'élastomère de base :

• Caoutchouc naturel (NR) : Offre une flexibilité à basse température, une grande résilience au cisaillement et des performances de fatigue dynamique. Il est préféré pour les climats sous zéro et les applications à fort amortissement.

• Caoutchouc chloroprène (CR / Néoprène) : Offre une résistance supérieure à l'ozone, aux polluants industriels, aux déversements de pétrole et aux atmosphères côtières. Il est généralement spécifié pour les traversées maritimes et les viaducs humides et subtropicaux.

Vérification des matériaux et protocoles d'essai

Les ingénieurs doivent vérifier que les coussinets de palier élastomériques avec renforcement en acier respectent les normes structurelles telles que AASHTO M251, EN 1337-3 ou des briefs sismiques spécifiques au projet. Les tests techniques clés à exiger des fournisseurs incluent :

• Test du module de cisaillement ($G$) : Confirme que la rigidité horizontale correspond aux valeurs du modèle dynamique de l'ingénieur structurel, généralement dans une tolérance de ±15%.

• Test de compression de charge de preuve : Soumettre les paliers à 150 % de la capacité de compression nominale pour vérifier que les cales en acier internes ne cèdent pas et que l'adhérence du liant reste intacte.

• Adhésion élastomère-acier par pelage : Assure que le lien chimique formé lors de la vulcanisation résiste à de fortes déformations de cisaillement sans se délaminer.

Exiger des certificats de contrôle de production certifiés et des données d'essai des fabricants comme KINGWORK protège les propriétaires d'actifs de ponts contre les défaillances prématurées des paliers et garantit que les modèles sismiques reflètent les performances sur le terrain.

Questions Fréquemment Posées (FAQ)

Q1 : En quoi les paliers laminés en élastomère diffèrent-ils des Paliers en Caoutchouc au Plomb (LRB) ?
A1 : Les paliers laminés en élastomère standard s'appuient sur les propriétés viscoélastiques naturelles du caoutchouc pour absorber l'énergie, offrant généralement un amortissement visqueux équivalent entre 5 % et 10 %. Les Paliers en Caoutchouc au Plomb (LRB) comportent un bouchon central en plomb solide pressé dans le noyau interne. Ce noyau en plomb se déforme plastiquement lors du cisaillement horizontal, fournissant des rapports d'amortissement allant jusqu'à 25 % à 30 %. Bien que les unités laminées standard offrent une isolation adéquate pour les zones sismiques modérées, les LRB servent des applications sismiques à haute intensité où les ingénieurs doivent supprimer les déplacements extrêmes du tablier.

Q2 : Pourquoi des cales en acier internes sont-elles nécessaires au lieu d'utiliser des coussinets en élastomère simples ?
A2 : Les coussinets en élastomère simples manquent de confinement vertical interne. Sous de lourdes charges gravitationnelles de superstructure, le caoutchouc non renforcé se gonfle vers l'extérieur, entraînant de grandes déflexions de compression et des déchirures localisées sur les bords. Les cales en acier internes contraignent mécaniquement ce gonflement latéral, fournissant la rigidité verticale élevée nécessaire pour soutenir des ponts à plusieurs travées tout en préservant la flexibilité de cisaillement horizontal pour l'isolation sismique.

Q3 : Comment les conditions de basse température affectent-elles les coussinets en élastomère avec renforcement en acier ?
A3 : Un froid extrême peut provoquer la cristallisation du caoutchouc, ce qui augmente le module de cisaillement et rigidifie le palier. Un palier rigidifié transmet des forces horizontales plus élevées dans les piles de pont pendant un tremblement de terre. Pour contrer cela, les concepteurs travaillant dans des climats sous zéro spécifient des composés de caoutchouc naturel de grade 3, 4 ou 5 à basse température AASHTO pour garantir que l'élastomère conserve sa flexibilité dynamique pendant les gelées saisonnières.

Q4 : Quelle est la durée de vie typique des paliers laminés en élastomère avant remplacement ?
A4 : Lorsqu'ils sont fabriqués selon des normes internationales (telles que AASHTO M251 ou EN 1337-3) et installés correctement, les paliers laminés en élastomère de haute qualité atteignent souvent des durées de vie de 40 à 60 ans. L'espérance de vie dépend de l'exposition environnementale, des demandes de charges vivantes cycliques et de l'exposition aux huiles ou à l'eau stagnante. Des inspections structurelles évaluent ces unités lors d'intervalles de remplacement plus larges des joints d'expansion de pont et des paliers.

Q5 : Quels modes de défaillance critiques les inspecteurs de ponts doivent-ils rechercher lors des examens de routine ?
A5 : Les inspecteurs doivent évaluer cinq indicateurs de détresse principaux : fissures de surface dues à l'ozone, déchirures profondes du caoutchouc, lignes de déchirure sur les bords dues à des surcharges de compression excessives, corrosion des cales en acier internes le long des périmètres non scellés, et délaminage entre l'acier et la matrice en caoutchouc. Un dérive de cisaillement permanent sévère après un tremblement de terre indique également que le composant peut avoir subi une défaillance de contrainte interne.
